كيفية اختيار مفصل أنبوب الأكمام بطاقة النحاس

1.
تُستخدم وظيفة نوع الطابق النحاسي من خلال المفصل الطرفي بشكل رئيسي لتوصيل معدات الأدوات وقياس خط أنابيب. هناك العديد من أنواع المفاصل الطرفية المستقيمة من نوع النحاس. القطر الخارجي D0 للأنبوب هو: φ6mm ، φ8mm ، φ10mm ، φ12mm ، وما إلى ذلك. مواصفات الخيط هي: M10 × 1 ، M12 × 1 ، M14 × 1.5 ، M16 × 1.5 ، M18 × 1.5 ، M20 × 1.5 ، 1/2NPT ، ZG1/2 ″ ، ″ ،

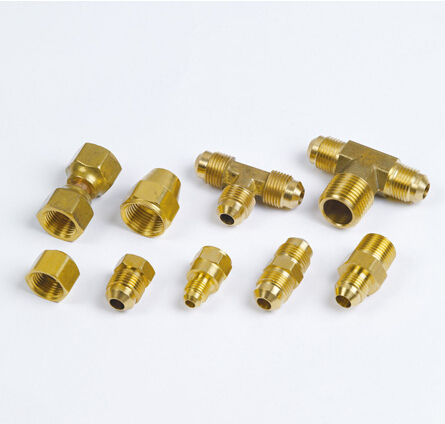

يظهر في الشكل 1 هيكل مظهر نوع بطاقة النحاس من خلال المفصل الطرفي. الضغط الاسمي هو 1.0 ميجا باسكال ، ودرجة حرارة التشغيل لا تزيد عن 150 درجة مئوية (درجة حرارة تشغيل أنبوب النايلون هي درجة حرارة طبيعية).

نطاق التطبيق: أنبوب النحاس ، الأنابيب البلاستيكية ، أنبوب النايلون.

يجب إيلاء اهتمام خاص إلى: يجب ألا تعتمد العلاقة بين صمام المصدر والمعدات وخط الأنابيب تركيب الضغط. وذلك لأن العلاقة بين صمام المصدر ، والمعدات وخط الأنابيب جزء مهم ، كما أن عدم وجود مفصل نوع الطرقة هنا يساعد على ضمان جودة الاتصال وتسهيل الصيانة والإصلاح. وفقًا للتجربة ، في الاستخدام الفعلي ، يجب أن تكون جودة معالجة هذا المفصل وحجم الأنبوب صارمة للغاية ، وإلا سيتم تسريب المفصل بسبب عدم كفاية الختم.

2. نوع النحاس من نوع المفصل الأوسط المستقيم

يتم استخدام المفصل الوسيط المستقيم من نوع النحاس لتوصيل مصدر الهواء وخط أنابيب الإشارة وخط أنابيب الهواء وخط الإشارة. هناك العديد من أنواع المفاصل الوسطى المستقيمة من نوع النحاس ، والقطر الخارجي D0 للأنبوب هو: φ6 مم ، φ8 مم ، φ10 مم ، φ12 مم ، إلخ. يوضح الشكل 2 بنية مظهر نوع البطاقة النحاسية من خلال المفصل الأوسط. مادة المعالجة هي H62 (سطح مطلي بالكروم). الضغط الاسمي هو 1.0 ميجا باسكال ، ودرجة حرارة التشغيل لا تزيد عن 150 ℃ (درجة حرارة تشغيل أنبوب النايلون هي درجة حرارة طبيعية). نطاق التطبيق: أنبوب النحاس ، الأنابيب البلاستيكية ، أنبوب النايلون.

يجب إيلاء اهتمام خاص إلى: يجب ألا تعتمد العلاقة بين صمام المصدر والمعدات وخط الأنابيب تركيب الضغط. وذلك لأن العلاقة بين صمام المصدر ، والمعدات وخط الأنابيب جزء رئيسي ، وغياب مفصل الأنابيب نوع الحديد مفيد لضمان جودة الاتصال وتسهيل الصيانة والإصلاح. وفقًا للتجربة ، في الاستخدام الفعلي ، يجب أن تكون جودة المعالجة لهذا المفصل وحجم الأنبوب صارمة للغاية ، وإلا فإن المفصل سيكون مغلقًا وتسربًا بإحكام.
