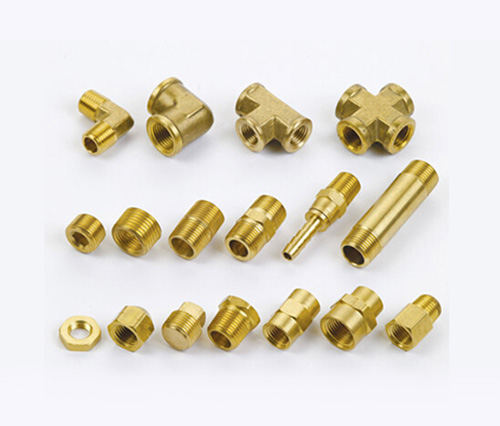

أنواع مختلفة من مفاصل الأنابيب المشوقة

يتم دفع مفصل الأنابيب المذهلة عن طريق تشديد الجوز ، ويضغط حلقة الضغط على الجدار الداخلي للفوهة للالتزام بإحكام بالمخروط الخارجي للجسم المشترك للعب دور ختم. بعد تخفيف وتفكيك جوز الغطاء ، يمكن تفكيك الأنبوب. من أجل ضمان ختم السطح المخروطي ، يلزم توسيع الأنبوب أن يكون وسلسًا. الأنواع الرئيسية من مفاصل الأنابيب المشوقة هي:
(1) 8 أنواع من أنواع الأنابيب الأساسية التي تلبيس مفاصل الأنابيب المستقيمة (مع عدم وجود أقواس بعد اسم المفصل التي تشير إلى نوع المفصل فقط من النوع A المفاصل الهيكلية ، كما هو موضح أدناه) ، مفاصل أنابيب مستقيمة متتالية (A ، type) ، مفاصل الأنابيب المستقيمة (A ، تراون ، تراون ، مفصل أنابيب Termed Three-thare ، (A ، B type) ، مفاصل الأنابيب ثلاثية الاتجاه (A ، B) ، مفاصل الأنابيب ذات الاتجاه الرباعي.
(2) نوع واحد من خيط تفتق مفصل الأنابيب الطويل.
(3) ثلاثة أنواع من مفاصل الأنابيب القابلة للتعديل-بما في ذلك مفاصل أنابيب الزاوية اليمنى ، قابلة للتعديل حتى نهاية مفاصل تي شيرات ، قابلة للتعديل لإنهاء مفاصل أنابيب تي شيرات الزاوية اليمنى. يسمح هذا النوع من مفصل الأنابيب بتثبيت خط الأنابيب في أي اتجاه في الطائرة.

(4) ثلاثة أنواع من مفاصل أنابيب الزاوية اليمنى المدمجة في مفاصل الأنابيب المدمجة ، ومفاصل أنابيب ثلاثية في الزاوية اليمنى مجتمعة ، ومفاصل الأنابيب ثلاثية الاتجاهات. يختلف الهيكل المشترك لمفصل الأنابيب المشتركة المشتركة عن مفصل الأنابيب المشترك من نوع اللدغة. إنه جوز قفل يتم تأكيده بشكل فضفاض على جسم المفصل ، ويمكن توصيل الجوز القفل بالمفصل على الجسم أو المفصل على الخرطوم ، بحيث يتم تثبيت خط الأنابيب في أي اتجاه في الطائرة.
(5) نوعان من تقليل مفاصل أنابيب تقليل مفاصل الأنبوب ثلاثية الاتجاهات ومفاصل أنابيب تقليل ثلاثية. يستخدم هذا المفصل لتوصيل الأنابيب بأقطار خارجية مختلفة.
(6) نوع واحد من مفصل الأنابيب الملحومة.
(7) هناك نوعان من مفاصل أنابيب الحائط المقسم للجدار الواجب الوصلات المستقيمة ومفاصل أنابيب الزاوية اليمنى.
(8) نوع واحد من مفصل أنبوب مقياس الضغط (A ، B).
